Masinaehituse sagedusjuhtimisega LENZE elektriajamite rakenduste ja kasutusjuhtude praktilised selgitused
Muutuva sagedusega ajamid masinaehituses: rakenduste ja kasutusjuhtude praktilised selgitused.
Sagedusmuundurid (VFD) juba ammu rohkem kui lihtsalt masina kiirusregulaatorid.
Need on protsessi seadmed, mis muudavad 50 Hz võrgutoite juhitava sagedusega mootoritoiteks ja seega juhivad masina liikumisi, mida saab toote, protsessi ja keskkonna nõuetega kohandada.
Tehnilises mõttes muundab sagedusmuundur konstantse võrgupinge ja võrgusageduse muutuva pinge ja sagedusega süsteemiks. See võimaldab mootori kiirust, pöördemomenti ja pöörlemissuunda sihipäraselt muuta.
Mida see praktikas tähendab? Saate masinale täpsema juhtimise, vähendate energiatarbimist seal, kus see on kõige olulisem, ja suurendate protsessi stabiilsust – eriti muutuvate koormuste või nõudlike keskkonnatingimuste korral.
Selles artiklis toome esile masinaehituse kõige olulisemad rakendused ja anname teile selged juhised, millal sagedusmuundur on õige lahendus.
Miks on sagedusmuundur sageli parim valik
Niipea kui protsess ei vaja pidevat “täiskoormust”, tekib säästuvõimalus, sest sagedusmuundur võimaldab reguleerida mootori kiirust ja pinget vastavalt vajadusele ja seega vähendab ka energiatarbimist. See on eriti ilmne pumbarakendustes: sagedusmuunduriga tootlikkuse vähendamine vaid 10% võrra võib anda energiasäästu enam kui 25%. Seetõttu on sagedusmuunduritest saamas standardlahendus paljudes masinate lahendustes, kus energiatõhusus, tegevuskulud ja jätkusuutlikkus on olulised tegurid.
Samal ajal parandavad ajamid talitluse kvaliteeti: sujuvad rambid käivitamisel ja seiskamisel vähendavad mehaanilist koormust. Protsess kulgeb sujuvamalt ja on täpsemalt korratav.
Kõige olulisemad rakendused

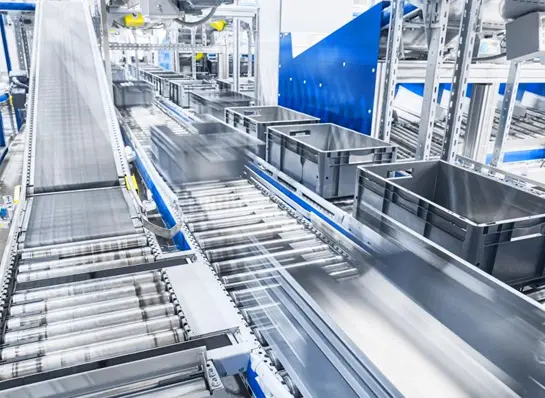

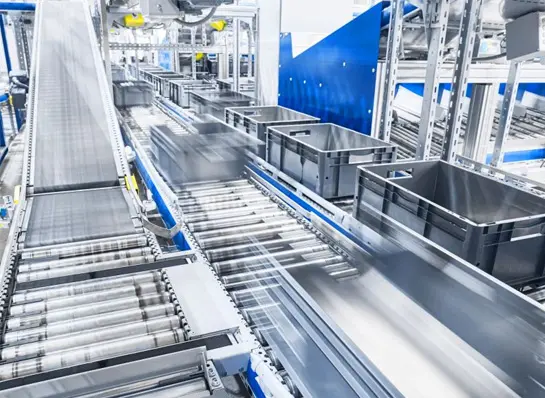

Konveierite juhitud liikumised materjalivoo ja tootmistsükli toimimiseks
Konveieritehnikas ei ole oluline niivõrd “suurim väärtus”, kui juhitavus: sujuv käivitamine, täpsed kiirused, sujuvad koormuse muutused. See kehtib nii rull- kui lintkonveierite ja nurkülekandeseadmete kohta.
Sagedusmuundur tagab korratavad liikumisprofiilid, vähendab tõukeid ja leevendab mehaaniliste komponentide koormust. Eriti sünkroonse taktsagedusega liinidel või muutuva tootekaalu korral stabiliseerib see materjalivoogu – ja seega ka seadme üldist tõhusust.

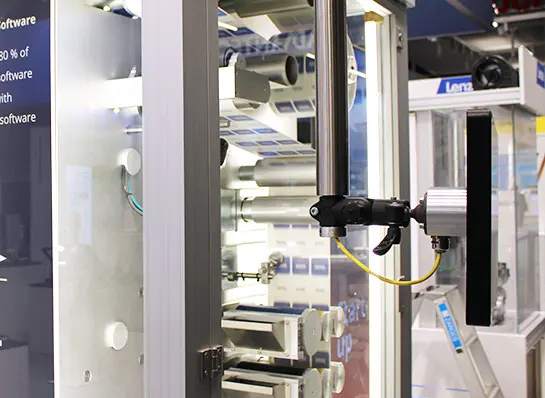

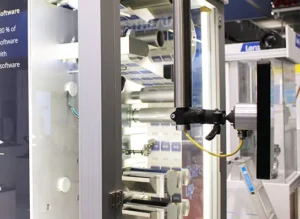

Kerimismasinad, mis on materjali käsitlemisel tundlikud ja korratava kvaliteediga
Kerimismasin on klassikaline rakendus, kus pooli läbimõõt protsessi käigus muutub, kuid kanga tõmbejõud peab jääma samaks.
Praktikas on eesmärk vältida materjali kahjustusi ja saavutada samasugune rull. Ajam võimaldab kiiruse või pöördemomendi väärtuste stabiilset juhtimist ja tagab protsessi töökindluse muutuvates talitlustingimustes (lahti- või kokkukerimine, rullivahetus, kiirendus või pidurdus).

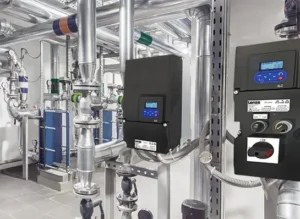

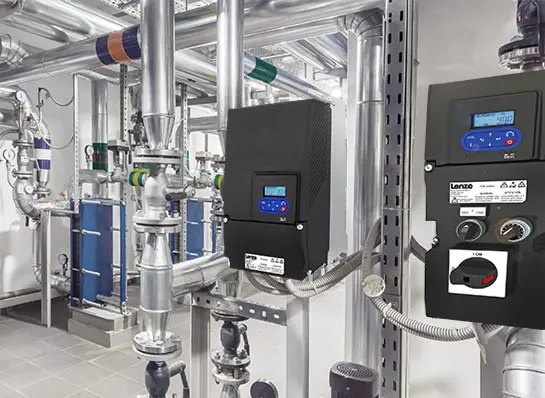

Pumpade tõhusus ja protsessi juhtimine
Pumbad on täpse kiiruse reguleerimise suurepärane näide. Varem töötasid paljud pumbaajamid otse vooluvõrgust, kuid sagedusmuundur võimaldab mootori kiirust vastavalt vajadusele reguleerida. See vähendab energiatarbimist, muudab töö ühtlasemaks ja välistab drosseli- või möödavoolusüsteemide vajaduse, mis sageli põhjustavad energiakadusid. Samal ajal väheneb mehaaniline koormus, mis parandab kasutusiga ja saadavalolekut.
Tüüpilised pumpade rakendused masinaehituses hõlmavad protsessi- ja jahutusringlusi, tsirkulatsioonipumpi tehasemoodulites ja pumbaagregaate. Eriti rakendustes, kus vooluhulk ja rõhk muutuvad, on juhtimiskvaliteedi ja energiatõhususe kombinatsioon suureks eeliseks.

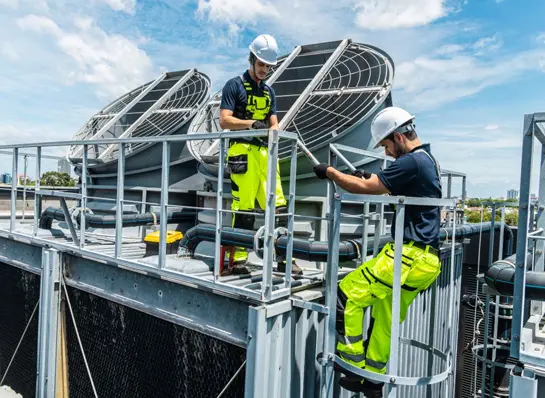

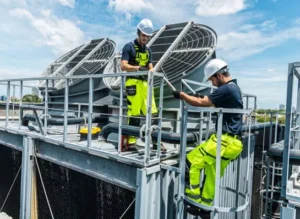

Ventilaatorite ja puhurite stabiilne õhuvool, väiksem energiatarve ning suurem töökindlus
Ventilaatorite ja puhurite rakendustes on samuti kasu sagedusmuunduritest nii kliimaseadmetega
seotud (HVAC) masinates kui ka protsessikriitilistes õhusüsteemides. Tüüpiliste integreeritud funktsioonide hulka kuuluvad PID-reguleerimine, lendstart ja toitekatkestuse ületamine. Suure inertsiga ventilaatoritel saab kiiruse vähendamisel kineetilist energiat tagastada, et säästa energiat ja paigalduskulusid (nt pidurdustakistite puhul).
Masinaehitusele tähendab see, et õhukoguseid saab täpselt reguleerida, töö püsib stabiilne ning saab kasutada sagedusmuunduri täiendavaid diagnostika- ja protsessifunktsioone, mis ulatuvad kaugemale pelgalt mootori juhtimisest.
Juhtkilp või detsentraliseeritud seade – lahendus vastavalt rakendusele
Praktikas tekib sageli võtmeküsimus: kas sagedusmuundur peaks asuma ühtses juhtkapis või hajutatult (detsentraliseeritult) mootori või masina mooduli lähedal? Mõlemal lähenemisviisil on oma eelised. Otsustavateks teguriteks on kasutatav ruum, keskkond, paigalduskulud ja soovitud modulaarsus.
LENZE sagedusmuundurid katavad terve rea lahendusi väikestest juhtkappide seadmetest kuni vastupidavate hajalahendusteni.
Protec ja Motec sobivad ideaalselt detsentraliseeritud hajarakenduste jaoks. Need ajamid on IP66 kaitseklassiga.
Selles on integreeritud CODESYS-il (IEC 61131-3) programmeeritav loogikakontroller PLC, samuti eraldi telgede ja masinamoodulite ning pöördlaua positsioneerimine.
Seadmel on neli piiratud ülema-funktsionaalsusega IO-Link porti ja integreeritud energiatagastusseade, mis välistab piduritakisti vajaduse.
