Masinate elektriohutuse kontroll

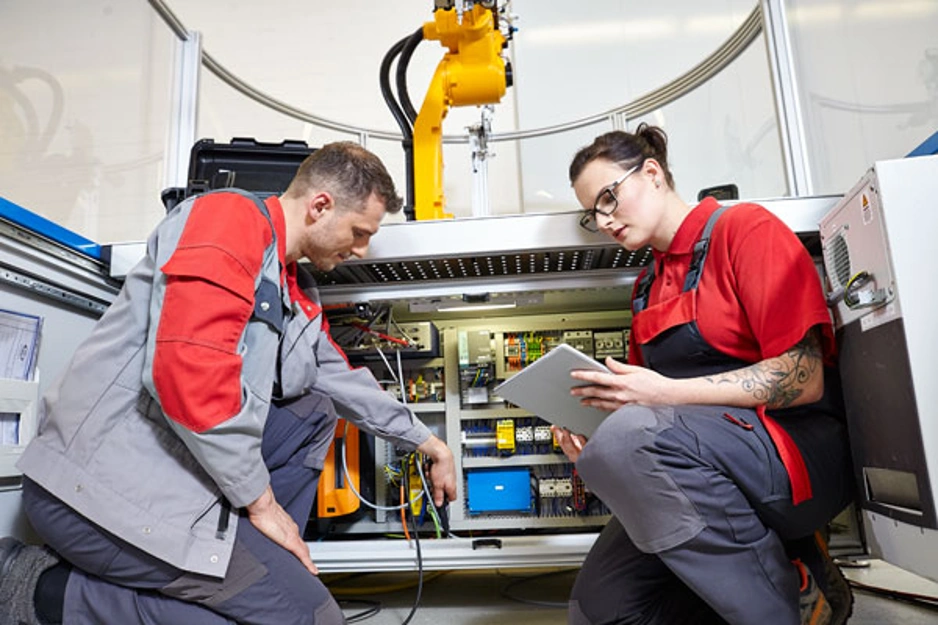

Masinate ja seadmete elektriohutuse kontrollimine on ettevõtetes üks olulisemaid kaitsemeetmeid inimeste elu ja tervist ohustavate ohtude vältimiseks. Kõige sagedasemate ohuallikate hulka kuuluvad lisaks elektrokeemilisele korrosioonile ja lühisvooludele ka plahvatus- ja tuleoht, ohtliku elektrikaare tekkimine ning puutevoolud. Seetõttu tuleb masinaid hoolikalt kontrollida nii enne kasutuselevõttu kui ka korrapäraste ajavahemike järel ning täiendavalt pärast tehtud remonti ja ümberehitust.
Püsivalt tõhusad kaitsemeetmed
Enne paigaldatud elektrilise masina kasutuselevõttu tuleb tõendada selle tööohutust. Seadme Ohutuse Seadus (SeOS) § 5 sätestab seadme kasutusele võtmise ja auditi nõuded. Madalpinge elektriseadmetele ja -paigaldistele on kehtestatud ohutuse ning elektromagnetilise ühilduvuse nõuded. Kasutamisel peab kontrollima seadme korrasolekut; kasutaja, seadme- või elektritöö tegija peab olema kompetentne või juhendamise all (SeOS § 6 lõige 3). Töötervishoiu ja tööohutuse seadus TTOS käsitleb töövahendeid (sh elektriseadmeid) kui osa töökeskkonnast — tööandja peab tagama, et töövahendid on heas seisukorras ja korrapäraselt hooldatud kogu nende elutsükli jooksul. (§ 5 lg 4).
Statsionaarseid masinaid on soovitav korduvalt kontrollida kuni nelja-aastase intervalliga. Teisaldatavate masinate ja eritingimustes, näiteks ehitusplatsidel kasutatavate seadmete puhul võivad kontrollidevahelised ajavahemikud lüheneda kuni kuue kuuni.
Standardikohase esmase kontrolli peamiseks aluseks on standardis EN 60204-1 „Masinate ohutus. Masinate elektriseadmed“ sätestatud nõuded. Need kehtivad statsionaarsetele masinatele alates võrguühenduse klemmist või pistikühendusega masinate puhul alates pistikühendusest.
Kontrolli ohutuse tagamine
Kõrgeim prioriteet on kontrollimise ohutuse tagamine. Seetõttu tuleb EN 60204-1 kohaselt iga ühe või mitme masina võrguühenduse ning iga pardatoiteallika jaoks ette näha võrgu lahutusseade e pealüliti.
Lisaks peavad olema sobivad seadised elektriseadmete lahutamiseks, et võimaldada tööde tegemist pingevabas ja toiteallikast lahutatud olekus.
Elektriseadmed peavad tagama töökindla kaitse elektrilöögi eest. See hõlmab nii põhikaitset otsepuute eest – korpuse IP-kaitseastme, isolatsiooni, katete ja jääkpinge eest kaitsmise abil – kui ka rikkekaitset kaudpuutel, vähendades ohtlikult kõrget puutepinget ja tagades toite automaatse väljalülitamise.
Ohutuse seisukohalt on otsustava tähtsusega sobiva kontrollseadme valik. Selle mõõtekategooria määrab kindlaks lubatud kasutusvaldkonnad madalpingevõrkude elektriseadmete ja -paigaldiste mõõtmisel ning kontrollimisel.
Tipptasemel kontrollseadmed

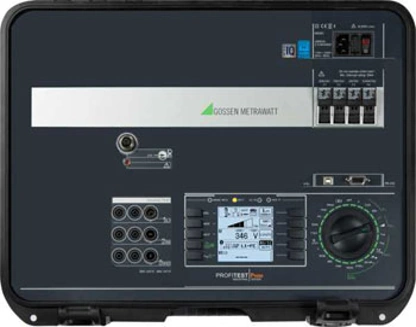

Oma tooteklassi ühe kõige ohutuma kontrollseadmena vastab PROFITEST PRIME ohutuskategooriate CAT III kuni 600 V ja CAT IV kuni 300 V nõuetele ning on standardi EN 61557 kohaselt ette nähtud kaitsemeetmete kontrollimiseks, mõõtmiseks ja järelevalveks madalpingepiirkonnas kuni 1000 V AC ja 1500 V DC.
Esmakordselt saab teha ka rikkesilmuse mõõtmisi elektrimasinate juhtimiseks kasutatavate sagedusmuunduritega süsteemides, kus kasutatakse kõigi vooluliikide suhtes tundlikke rikkevoolukaitselüliteid.
Veel üks mõõtetehniline eripära on impulsspõletusrežiim, mille abil saab näiteks hõlpsalt leida isolatsioonikahjustusi kaablikettides.
Kuna ainult PROFITEST PRIME’iga saab kontrollida nii 690 V AC kui ka 800 V DC võrke ning lisaks mõõta pingeid kuni 1000 V AC / 1000 V DC, piisab nüüd ühest seadmest nii elektrikilpide, masinate ja tööstusseadmete kui ka fotogalvaaniliste ja tuuleelektrijaamade ning elektrisõidukite laadimisjaamade elektriohutuse kontrollimiseks.
Erilist paindlikkust pakub sisseehitatud aku, mis tagab välise toite puudumisel piisavalt energiat kuni tuhande mõõtmise tegemiseks.
Peamised kontrollitoimingud ja mõõtmised
Kaitsejuhisüsteemi katkematuse kontroll
Selleks mõõdetakse iga kaitsejuhisüsteemi takistust PE-klemmi ja kõigi asjaomasesse kaitsejuhisüsteemi kuuluvate punktide vahel mõõtevooluga vähemalt 0,2 A kuni u 10 A.
Kuna suurem vool parandab mõõtetulemuste täpsust eelkõige madalate takistuste korral, st suuremate ristlõigete ja/või lühemate juhtmepikkuste puhul, võimaldab PROFITEST PRIME mõõta ka 25 A testvooluga.
Testvool tuleb võtta elektriliselt eraldatud toiteallikast (nt SELV, vt IEC 60364-4-41), mille maksimaalne tühijooksupinge on 24 V AC või 24 V DC. Mõõdetud takistus peab vastama asjaomase kaitsejuhi pikkusele, ristlõikele ja materjalile.
Maandatud PELV-toiteallikas võib mõõtetulemusi moonutada ja seetõttu ei tohi seda kasutada. PROFITEST PRIME võimaldab seda mõõtmist aja säästmiseks teha 200 mA mõõtevoolu ja automaatse polaarsuse vahetamisega.
Rikkevoolu-kaitseseadiste kontroll
Rikkevoolu-kaitseseadmete (RCD) kasutamisel tuleb nende toimimist kontrollida vastavalt tootja juhistele. TN-süsteemide kontrollinõuded vastavad standarditele IEC 60364-4-41. TT- ja IT-süsteemide puhul on aluseks IEC 60364-6.
Liigvoolukaitseseadiste parameetrid ja vooluahelate näivtakistused tuleb valida nii, et tühise impedantsiga rikke e lühise tekkimisel faasijuhi ja kaitsejuhi või elektriseadme kere vahel toimuks toite automaatne väljalülitamine ettenähtud aja jooksul.
Isolatsioonitakistuse kontroll
Nendel mõõtmistel rakendatakse põhivooluahelate juhtide ja kaitsejuhisüsteemi vahel 500 V alalispinget. Isolatsioonitakistus ei tohi olla väiksem kui 1 MΩ.
Elektriseadmete teatavate osade, näiteks kogumislattide, liugkontaktidega toitesüsteemide või kontaktrõngaste puhul on lubatud väiksem väärtus, kuid vähemalt 50 kΩ.
Kui masina elektriseadmetes on liigpingekaitseseadmeid, mis võivad kontrollimise ajal rakenduda, võib need seadmed kontrollimise ajaks lahti ühendada. Alternatiivina võib kontrollpinget vähendada väärtuseni, mis jääb liigpingekaitse rakendumistasemest madalamaks, kuid ei tohi olla väiksem toitepinge ülemise piirväärtuse tippväärtusest.
PROFITEST PRIME teeb neid mõõtmisi nii astmelise kui ka sujuvalt kasvava pingega.
Pingetaluvuse kontroll
Pingeteim tuleks teha standardile IEC 61180-2 vastava kontrollseadmega, kusjuures kontrollpinge nimisagedus peab olema 50 Hz või 60 Hz.
Maksimaalne teimipinge tuleb rakendada põhivooluahelate juhtide ja kaitsejuhisüsteemi vahele ligikaudu üheks sekundiks. Maksimaalne väärtus vastab kas seadme toite nimipinge kahekordsele väärtusele või võib selleks määrata 1000 V.
Pingeteimi nõuded on täidetud, kui elektrilist läbilööki ei toimu. Kooste ja seadmeid, mis ei ole selliseks kontrolliks ette nähtud või mida on juba nende tootestandardite kohaselt pingega kontrollitud, ei pea uuesti kontrollima.
Kaitse jääkpinge eest
Aktiivsed osad, mille jääkpinge on pärast toite väljalülitamist üle 60 V, peavad viie sekundi jooksul tühjenema pingele 60 V või alla selle, välja arvatud juhul, kui selline tühjenemiskiirus häirib seadme nõuetekohast toimimist.
Sellest nõudest on vabastatud komponendid, mille salvestatud laeng on kuni 60 mC.
Kui pistikute või muude sarnaste ühendusseadiste eemaldamisel jäävad juhid, näiteks pistiku kontaktid, puuteulatusse, võib 60 V-ni tühjenemise maksimaalne lubatud aeg olla 1 sekund.
Märkus: muundurite ja DC-vahelülide tühjenemis aeg on tavaliselt pikem kui 5 sekundit.
Temperatuuri ja õhuniiskuse mõõtmine
Kogu elektriseadmestiku nõuetekohane toimimine tuleb tõendada enne kontrollimist, selle ajal ja pärast seda õhutemperatuuril +5 °C kuni +40 °C ning suhtelise õhuniiskuse 50% juures maksimaalsel temperatuuril +40 °C.
Kombineeritud temperatuuri- ja niiskusanduri ühendamisel saab ka neid mõõtmisi PROFITEST PRIME’iga lihtsalt teha.
Mida me pakume?
PROFITEST PRIME tipptasemel ohutustester
Oma tooteklassi ühe kõige ohutuma kontrollseadmena vastab PROFITEST PRIME ohutuskategooriate CAT III kuni 600 V ja CAT IV kuni 300 V nõuetele ning on standardi EN 61557 kohaselt ette nähtud kaitsemeetmete kontrollimiseks, mõõtmiseks ja järelevalveks madalpingepiirkonnas kuni 1000 V AC ja 1500 V DC.
Esmakordselt saab teha ka rikkesilmuse mõõtmisi elektrimasinate juhtimiseks kasutatavate sagedusmuunduritega süsteemides, kus kasutatakse kõigi vooluliikide suhtes tundlikke rikkevoolukaitselüliteid.
Veel üks mõõtetehniline eripära on impulsspõletusrežiim, mille abil saab nä kaitsemeetmete kontrollimiseks, mõõtmiseks ja järelevalveks madalpingepiirkonnas kuni 1000 V AC ja 1500 V DC.
Esmakordselt saab teha ka rikkesilmuse mõõtmisi elektrimasinate juhtimiseks kasutatavate sagedusmuunduritega süsteemides, kus kasutatakse kõigi vooluliikide suhtes tundlikke rikkevoolukaitselüliteid.
Veel üks mõõtetehniline eripära on impulsspõletusrežiim, mille abil saab näiteks hõlpsalt leida isolatsioonikahjustusi kaablikettides.
Kuna PROFITEST PRIME’iga saab kontrollida nii 690 V AC kui ka 800 V DC võrke ning mõõta pingeid kuni 1000 V AC / 1000 V DC, piisab ühest seadmest elektrikilpide, masinate ja tööstusseadmete ning ka fotogalvaaniliste ja tuuleelektrijaamade ja elektrisõidukite laadimisjaamade elektriohutuse kontrollimiseks.
Sisseehitatud aku tagab välise toite puudumisel piisavalt energiat kuni tuhande mõõtmise tegemiseks.
IZYTRONIQ: kontrolltehnika uues mõõtmes
Kontrollitoimingute ja dokumenteerimiskohustuste lihtsustamiseks saab PROFITEST PRIME’i mõõtetulemused Push Print funktsiooni abil Bluetooth– ja USB-liideste kaudu edastada analüüsitarkvarasse IZYTRONIQ ning ühendada seal teiste seadmete mõõtetulemustega.
Tarkvara abil saab koostada kogu seadme või paigaldise täieliku kontrollistruktuuri kuni üksikute mõõtepunktideni välja, määrata kontrollijärjestusi ja üksikuid kontrollietappe, need salvestada ning dokumenteerida viisil, mis tagab tulemuste hilisema kontrollitavuse ja jälgitavuse.
