Artiklid

Passiivfiltrid ja häiresummutuskomponendid BLOCK  vaata lisainfot siit (pdf)..

Tänapäeva elektriseadmed, nagu sagedusmuundurid, päikeseelektrijaamade inverterid, UPS-id, elektrisõidukite laadijad ja paljud teised jõuelektroonikaseadmed, ei tarbi elektrit enam sujuvalt. Need lülitavad voolu sisse ja välja tuhandeid kordi sekundis.

Selline tööviis muudab seadmed väga energiatõhusaks ja võimaldab elektrimootoreid täpselt juhtida, kuid samal ajal tekivad soovimatud elektrilised häired. Neid häireid võib võrrelda veetorustikus tekkivate rõhulainetega või maanteel leviva müraga – energia jõuab küll sihtkohta, kuid osa sellest levib kõrvalmõjuna ka sinna, kuhu seda ei soovita.

Need häired võivad põhjustada mitmesuguseid probleeme:

• mõõte- ja juhtimisseadmete häireid;
• arvutite ja sidevahendite töö häireid;
• elektrimootorite täiendavat kuumenemist;
• isolatsiooni kiiremat vananemist;
• laagrite kahjustumist;
• raadioside häireid;
• tootmisliinide ootamatuid seiskumisi.

Mida võimsamad ja kiiremini töötavad on kaasaegsed pooljuhtlülitid, seda suurem võib olla ka nende tekitatud häirete hulk.

Elektrifiltrid toimivad nagu mürasummutid

Elektrifiltri ülesanne on lasta läbi vajalik elektrienergia, kuid takistada soovimatute häirete levikut.

Seda võib võrrelda veepuhastiga:

• vajalik vool pääseb läbi;
• soovimatud lisandid eemaldatakse.

Või auto summutiga:

• mootor töötab edasi;
• müra levib oluliselt vähem.

Elektrifilter ei muuda seadme tööpõhimõtet, vaid parandab elektrienergia kvaliteeti.

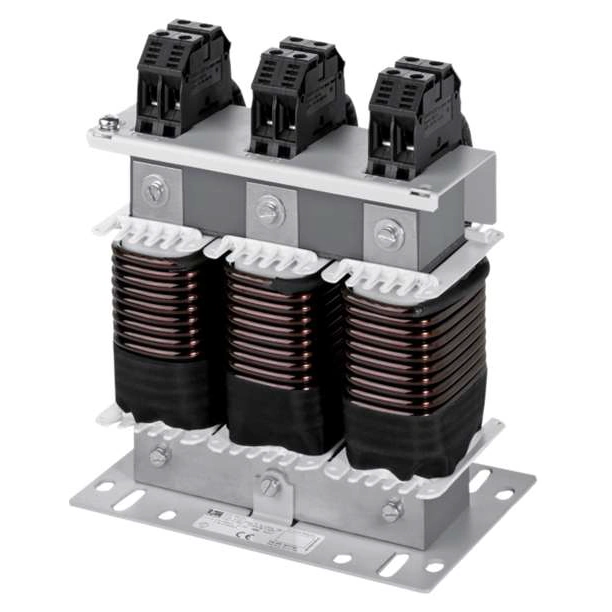

Milleks kasutatakse drosseleid?

Drossel on elektriahela komponent, mis pidurdab väga kiireid voolu- ja pingemuutusi.

Seda võib võrrelda raske hoorattaga, mis ei lase masinal järsult kiirendada ega pidurdada. Elektrivõrgus silub drossel järske muutusi ning vähendab nende põhjustatud häireid.

Sagedusmuundurites aitab drossel:

• vähendada elektromagnetilisi häireid;
• kaitsta elektrimootori isolatsiooni;
• pikendada mootori tööiga;
• vähendada ülepingeid;
• parandada kogu süsteemi töökindlust.

Erinevad filtrid täidavad erinevaid ülesandeid

Praktilistes elektrisüsteemides kasutatakse mitut tüüpi filtreid.

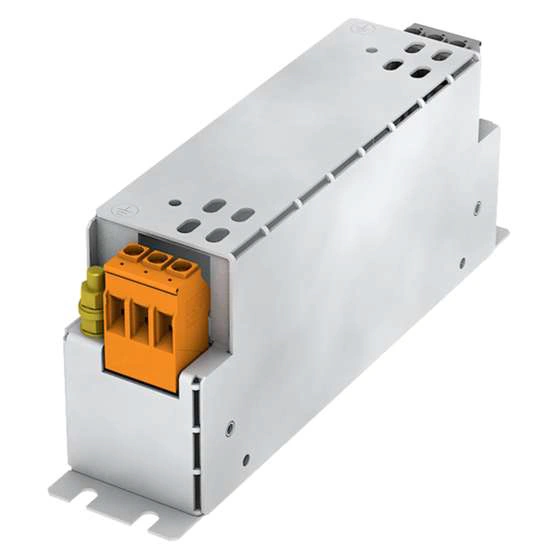

Võrgufilter takistab häirete levikut elektrivõrku ja kaitseb seadet võrgust tulevate häirete eest.

• Võrgudrossel silub võrguvoolu ning vähendab voolu- ja pingelööke.
• Mootoridrossel vähendab sagedusmuunduri väljundis tekkivate pingefrontide järskust ning kaitseb mootorit.

• Mootorifilter vähendab lisaks ka kõrgsageduslikke häireid.
• Siinusfilter muudab sagedusmuunduri impulsspinge peaaegu tavaliseks siinuspingeks, võimaldades kasutada pikki mootorikaableid ning vähendades mootori müra ja isolatsiooni koormust.

Miks on see oluline?

Ilma sobivate filtrite ja drosseliteta võib kogu elektrisüsteem küll töötada, kuid selle töökindlus väheneb. Häired võivad levida teistesse seadmetesse, mootorid võivad vananeda kiiremini ning suureneb rikete oht.

Õigesti valitud filtrid ja drosselid:

• parandavad elektromagnetilist ühilduvust (EMÜ);
• pikendavad seadmete kasutusiga;
• vähendavad hooldus- ja remondikulusid;
• aitavad täita rahvusvahelisi EMÜ-standardeid;
• suurendavad kogu elektrisüsteemi töökindlust.

Küsi BLOCK firma esindajalt:

eletroonilisi filtreid, passiivfiltreid, drosselid, siinusfiltreid, EMI elektromagnethäire filtreid, EMI filtreid, harmooniku filtreid, mootori drosseleid, reaktiivvõimsuse kompensaatoreid, harmoonilisi filtreid jpm..

Energiatehnika OÜ Aadress: Mäepealse tn 2, 12618 Tallinn Tel. 6551312,  info@energiatehnika.ee, www.energiatehnika.ee
